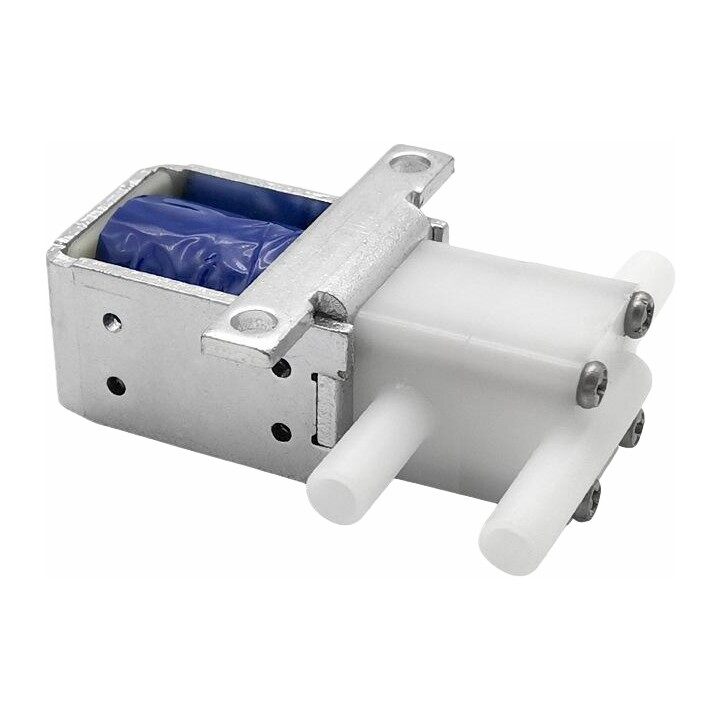

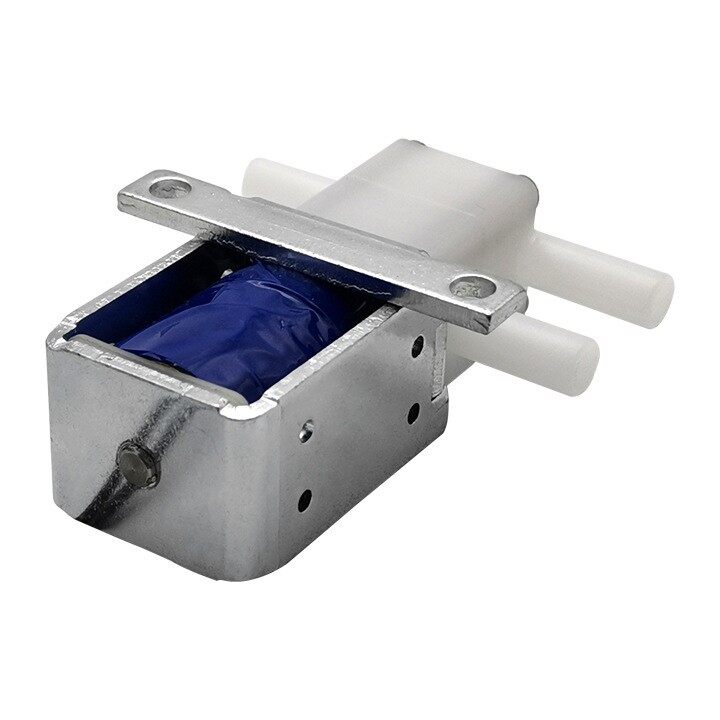

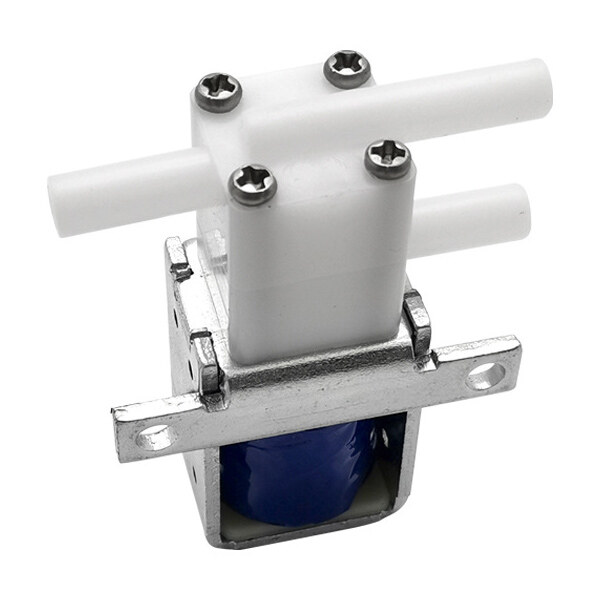

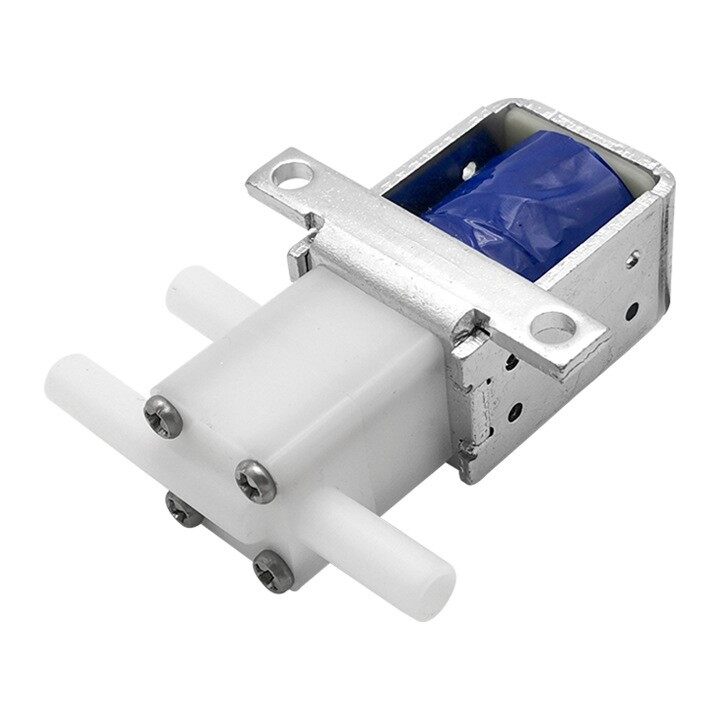

Σχεδιασμένο για απαιτητικές εφαρμογές, αυτόΗλεκτρομαγνητική βαλβίδα νερού 3 κατευθύνσεωνσυνδυάζει την ικανότητα πολλαπλής-τάσης με ένα ελαφρύ περίβλημα 110 g. Διαθέτοντας θύρα Ø6,5 mm και ονομαστική πίεση 100 KPa, παρέχει ροή 1,0 L/min διατηρώντας παράλληλα εξαιρετική ακεραιότητα στεγανοποίησης (διαρροή<10 mmHg/min). The normally closed configuration ensures failsafe operation in water dispensing, climate control, and aesthetic equipment.
Δοκιμασμένο σχολαστικά πέρα από 200.000 κύκλους, αυτό είναι ανθεκτικόμίνι ηλεκτρομαγνητική βαλβίδα νερούπροσφέρει σταθερή απόδοση σε εγκαταστάσεις με περιορισμένο χώρο-. Τα ανθεκτικά στη διάβρωση-υλικά και η προηγμένη τεχνολογία στεγανοποίησης παρέχουν μακροπρόθεσμη-αξιοπιστία σε οικιακά και εμπορικά περιβάλλοντα. Ως αποτελεσματικόηλεκτρομαγνητική βαλβίδα νερού αφυγραντήρα, επιτρέπει την ακριβή διαχείριση της υγρασίας σε συστήματα HVAC και εφαρμογές περιβαλλοντικού ελέγχου όπου η συμπαγής σχεδίαση και η{0}}αδιάβροχη λειτουργία είναι ζωτικής σημασίας.
Διάσταση
| Μοντέλο προϊόντος | PYF3-XG | ||
| Ονομαστική τάση | DC 6V | DC 12V | DC 24V |
| Ονομαστικό ρεύμα | 300 ± 10% mA | 240 ± 10%mA | 240 ± 10%mA |
| Αντίσταση DC | 20 ± 10%Ω | 50 ± 10%Ω | 100 ± 10%Ω |
| Εξουσία | 1.8 W | 2.88 W | 5.76 W |
| Κρουνός αέρα OD | Ø6,5mm | ||
| Μέγιστη Πίεση | 100 KPa (14,5 Psi) | ||
| Μέσον | Νερό | ||
| Ταχύτητα εξάτμισης | 1,0L/Min | ||
| Τεστ Ζωής | Μεγαλύτερο ή ίσο με 200.000 φορές (ON 5s, OFF 5s) | ||
| Διαρροή | <10 mmHg/min under 300 mmHg in a 100cc tank | ||
| Θερμοκρασία λειτουργίας | 0 ~ 50 βαθμοί 30% έως 85% RH | ||
| Τύπος | Κανονικά κλειστό | ||
| Βάρος | 110g | ||
Περιγραφή
Το Pincheng Factory παρουσιάζει ένα καινοτόμοΜίνι ηλεκτρομαγνητική βαλβίδα νερού 3 κατευθύνσεωνσχεδιασμένο για πολύπλοκες εφαρμογές ελέγχου ροής. Αυτή η λύση 110-γραμμαρίων επιτρέπει την εξελιγμένη δρομολόγηση υγρών σε αυτοματοποιημένους ελεγκτές άρδευσης και συστήματα ποτών πολλαπλών κυκλωμάτων, παρέχοντας στους σχεδιαστές βελτιωμένη ευελιξία διαμόρφωσης σε συμπαγείς εγκαταστάσεις.
Υποστηρίζει συμβατότητα ευρείας τάσης, αυτό είναι προσαρμόσιμοΗλεκτρομαγνητική βαλβίδα νερού 12vπαρέχει σταθερή απόδοση σε περιοχές εισόδου 6V-24V διατηρώντας παράλληλα την αντίσταση πίεσης 100KPa. Τα ενσωματωμένα κανάλια ροής Ø6,5 mm και η χωρητικότητα 1,0 L/min διασφαλίζουν αξιόπιστη λειτουργία σε βιομηχανικά συστήματα ύγρανσης και διανομείς νερού πολλαπλών θερμοκρασιών που απαιτούν κατευθυντικό έλεγχο ροής.
Βελτιστοποιημένο για εφαρμογές χαμηλής-τάσης, το αποδοτικόηλεκτρομαγνητική βαλβίδα 6vΗ διαμόρφωση επιτρέπει την ενεργειακή-συνειδητή ενσωμάτωση σε σταθμούς νερού που λειτουργούν με μπαταρία{{1} και φορητό εξοπλισμό χειρισμού υγρών. Πιστοποιημένο για 200,000+ κύκλους υπό ποικίλες περιβαλλοντικές συνθήκες, το Pincheng Factory παρέχει προσαρμοσμένες ρυθμίσεις θυρών και προδιαγραφές ροής για εφαρμογές ελέγχου υγρών OEM και κατασκευαστές εμπορικού εξοπλισμού που αναζητούν αξιόπιστες λύσεις πολλαπλών-διαδρομών.
Πώς να συνδέσετε μια ηλεκτρομαγνητική βαλβίδα 3 κατευθύνσεων για μηχανές εσπρέσο?
Η σωστή καλωδίωση μιας ηλεκτρομαγνητικής βαλβίδας 3 κατευθύνσεων είναι ζωτικής σημασίας για τη βέλτιστη λειτουργία της μηχανής εσπρέσο, επιτρέποντας τον ακριβή έλεγχο των διαδρομών ροής του νερού για τους κύκλους παρασκευής, ατμού και καθαρισμού. Η διαδικασία απαιτεί προσοχή στις ηλεκτρικές προδιαγραφές και τη μεθοδολογία σύνδεσης.
Για τη μίνι ηλεκτρομαγνητική βαλβίδα νερού Pincheng PYF3-XG, ακολουθήστε αυτές τις οδηγίες καλωδίωσης:
Επαλήθευση τάσης
Βεβαιωθείτε ότι το τροφοδοτικό του μηχανήματός σας ταιριάζει με την ονομαστική τάση της βαλβίδας (συνήθως DC 12V ή 24V). Η αντίσταση σε πηνίο της PYF3-XG (120±10%Ω@DC12V) εξασφαλίζει συμβατότητα με τις τυπικές πλακέτες ελέγχου μηχανής εσπρέσο.
01
Αναγνώριση σύνδεσης
Η βαλβίδα διαθέτει τρεις θύρες:
Κοινή είσοδος (παροχή νερού)
Κανονικά κλειστή έξοδος (διαδρομή παρασκευής).
Κανονικά ανοιχτή έξοδος (αποχέτευση/ατμός).
Οι ηλεκτρικοί ακροδέκτες επισημαίνονται σαφώς με θετικά/αρνητικά σύμβολα.
02
Διαδικασία καλωδίωσης
Χρησιμοποιήστε σύρμα χαλκού 20-22 AWG.
Συνδέστε το DC+ στον θετικό ακροδέκτη (συνήθως κόκκινο καλώδιο)
Συνδέστε το DC- στον αρνητικό ακροδέκτη (συνήθως μαύρο)
Ασφαλίστε τις συνδέσεις με ακροδέκτες πτύχωσης.
Διατηρήστε τη σωστή πολικότητα για να εξασφαλίσετε τη λειτουργία της βαλβίδας.
03
Κυκλώματα προστασίας
Εγκαταστήστε μια δίοδο flyback στους ακροδέκτες για να καταστείλετε τις αιχμές τάσης.
Εξετάστε το ενδεχόμενο της σύντηξης-γραμμής (συνιστάται 1 Α αργό-πλήγμα).
Βεβαιωθείτε ότι όλες οι συνδέσεις είναι ανθεκτικές στην υγρασία-.
04
Ο PYF3-XG διαπρέπει στις εφαρμογές εσπρέσο λόγω των συμπαγών διαστάσεων, των υλικών για τρόφιμα και του γρήγορου χρόνου απόκρισης (<50ms). Its robust design handles frequent brewing cycles while maintaining consistent performance. Always verify wiring against your machine's schematic and test valve operation before final assembly.
